5G 正在重塑数据的创建、移动和消费方式，而 高性能塑料 现在通过实现更快、更小、更可靠的半导体元件而成为这一变革的中心。对于 OEM 和材料买家而言，选择合适的塑料直接影响 5G 设备和基础设施的热管理、信号完整性和长期可靠性。
5G 半导体塑料是专门选择的工程聚合物，可承受基站、天线、设备和后端基础设施中的高温、高频和恶劣环境。与传统金属或陶瓷不同，这些塑料以轻质、易于加工的形式将电绝缘性、低介电常数和机械韧性结合在一起。
塑料在 5G 半导体中的核心作用包括：
- 在高频组件之间提供电气绝缘。
- 在微波和毫米波频段保持信号完整性并保持低介电损耗。
- 管理密集芯片和射频模块周围的热量。
- 通过耐用的外壳、天线罩和外壳保护敏感电路。
从 4G 到 5G 的跨越极大地提高了频率、功率密度和集成度，从而提高了对半导体封装的机械和热要求。先进塑料的设计可以满足这些要求，而不受金属或陶瓷的重量和加工限制。
5G 半导体中先进塑料的主要优势包括：
- 热稳定性，可在高温下保持性能并减少翘曲或故障。
- 低介电常数 (Dk)，适合高频信号传输，损耗和串扰最小。
- 通过涂层或导电填料实现 EMI 性能，实现有效的电磁干扰屏蔽。
- 机械耐用性，可抵抗室内和室外部署中的冲击、振动和环境暴露。
- 轻量化设计，可减轻系统重量，特别是在天线结构和分布式小型基站中。
这些特性使设计人员能够小型化 5G 模块，同时保持速度、效率和可靠性。
5G 芯片以更高的功率密度运行，在更小的占地面积内产生更多的热量。高性能塑料通过稳定的绝缘层、导热化合物和精心设计的外壳支持热管理。
塑料的典型热作用包括：
- 隔离高功率组件，同时保持热稳定性。
- 用作金属散热器的轻质散热结构或外壳。
- 在高温加工过程中提供机械稳定的载体。
通过限制温度循环和热点，先进塑料有助于延长元件寿命并减少电信和边缘计算应用中的现场故障。
5G 使用从 6 GHz 以下到毫米波频段的频率，其中材料的介电性能变得至关重要。 PTFE 和液晶聚合物 (LCP) 等塑料具有低介电常数和低耗散因数，支持更清洁、更快的信号传输。
RF 性能的优势包括：
- 减少高频电路板上的插入损耗。
- 改进了射频前端模块中传输线的阻抗控制。
- 降低密集布局中紧密间隔的导体之间的串扰。
这使得先进塑料成为 5G 设计中微波基板、天线层和射频互连结构的理想选择。
随着 5G 硬件变得更加紧凑，由于多个高频电路靠近运行，EMI 问题日益严重。塑料可以经过配制或涂层，以提供有效的 EMI 屏蔽，同时保持结构和环境性能。
塑料的常见 EMI 策略包括：
- 在聚碳酸酯外壳和外壳上涂敷导电涂层。
- 将金属或碳基填料融入特种聚合物中。
- 在混合叠层中将屏蔽层与绝缘层相结合。
这使得设计人员能够满足监管要求并保护信号完整性，而无需增加不必要的体积。
塑料型 | 主要特性 | 5G 典型用途 |
窥视 | 高耐热性、机械强度、化学稳定性 | 晶圆载体、射频绝缘、基站结构件 |
聚四氟乙烯 | 极低的介电常数，高耐化学性 | 微波基板、高频PCB、天线绝缘层 |
聚碳酸酯（PC） | 抗冲击性、紫外线稳定性、光学透明度 | 防护罩、天线罩、设备外壳 |
特种亚克力 | 耐候性、透明性、轻质耐用 | 基础设施盖、显示窗、防护罩 |
导电塑料 | 通过金属或碳填料或表面涂层增强 EMI 屏蔽 | 屏蔽外壳、连接器主体、内部屏蔽和盖 |
PEEK 是一种高性能热塑性塑料，以其卓越的耐热性和机械强度而闻名，使其成为要求苛刻的 5G 环境的首选。
适用于 5G 的 PEEK 的主要特性：
- 在连续使用的高温度下保持稳定，即使在重复的热循环过程中也是如此。
- 机械负载下具有高刚度和尺寸稳定性。
- 对半导体加工中遇到的化学品有很强的抵抗力。
典型的5G半导体应用：
- 晶圆载体必须通过多个加热和冷却阶段保持精确的几何形状。
- 机械坚固性和电气隔离都至关重要的射频绝缘组件。
- 需要长期可靠性的基站硬件和大功率模块中的耐热部件。
通过将结构完整性与热稳定性相结合，PEEK 支持关键半导体组件的精确、长期对准。
PTFE因其低介电常数和优异的耐化学性而广泛应用于射频和微波工程。在 5G 系统中，它在实现低损耗信号路径和稳定的高频性能方面发挥着核心作用。
聚四氟乙烯的主要性能：
- 低 Dk 和低耗散因数，可实现千兆赫频率下的干净传播。
- 对腐蚀性化学品和加工条件具有高耐受性。
- 在广泛的工作范围内具有良好的温度稳定性。
常见的5G应用包括：
- 用于射频前端模块和相控阵天线的微波基板。
- 基站、小型基站和中继器中的高频电路板。
- 需要最小信号失真的天线绝缘层。
对于以高带宽和低延迟性能为目标的设计人员来说，PTFE 材料为射频电路提供了强大的平台。
聚碳酸酯是一种多功能工程塑料，因其抗冲击性、紫外线稳定性和光学透明度而受到重视。这对于 5G 基础设施和设备的机械和保护方面尤为重要。
个人电脑的主要优点：
- 高冲击强度，适用于户外和工业环境。
- 抗紫外线等级，可承受外部安装的长期暴露。
- 能够模制成复杂的薄壁外壳和盖子。
5G代表性用途：
- 天线罩可保护天线，同时允许射频信号有效通过。
- 基站电子设备和远程无线电单元的保护外壳。
- 支持 5G 的设备、网关和客户端设备 (CPE) 的外壳。
聚碳酸酯外壳还可以设计具有通风功能，以促进更好的气流并支持热管理。
特种丙烯酸树脂兼具耐候性、光学透明度和重量轻的特点，使其成为 5G 网络保护结构的理想选择。
半导体相关基础设施的主要优势：
- 目视检查窗、信号指示器和显示盖具有出色的清晰度。
- 对于暴露在阳光和湿气下的桅杆安装或屋顶组件具有良好的户外耐用性。
- 与玻璃或金属覆盖物相比重量更轻，从而降低了结构要求。
在 5G 部署中，特种丙烯酸树脂通常用于：
- 保护敏感电子设备免受雨水、灰尘和紫外线照射的外壳。
- 电信机柜、监控系统和接口面板上的盖板和屏幕。
这些材料有助于确保长期保护，而不会在塔架或安装硬件上产生过多的结构负载。
随着 5G 半导体设计变得越来越复杂，塑料的选择直接影响设备的性能和稳定性。
先进塑料支持的性能改进包括：
- 更好的热管理，PEEK 和热工程塑料等材料比许多传统选项更有效地散热。
- 更高的信号速度，采用 PTFE 和 LCP 等低 Dk 塑料，可减少高频下的信号延迟和衰减。
- 小型化，坚固而轻质的塑料可实现更薄的壁、更密集的布局和更小的模块占地面积。
通过根据电气、热和机械要求调整材料选择，设计人员可以在 5G 系统中实现更高的数据吞吐量和更长的使用寿命。
热管理是 5G 半导体设计中最苛刻的方面之一，因为即使占地面积缩小，功率密度仍然很高。先进塑料有助于散热、保护组件并保持一致的性能。
塑料支持热管理的主要方式：
1.耐热绝缘层
PTFE 和 PEEK 在高功率组件周围形成热稳定屏障，同时保持信号完整性，保持关键区域电隔离但热控制。
2. 轻质散热器和间隙填充物
具有更高导热率的塑料可以补充或替代金属结构，减轻重量，同时将热量从芯片和基板上带走。
3. 具有优化气流的保护壳
聚碳酸酯外壳和天线罩可以设计有通风口、通道和结构特征，以改善室外和室内设备的空气流通和散热。
这些策略相结合，有助于在各种工作条件下将结温保持在安全范围内。
5G 和新兴超 5G 系统的要求正在推动塑料配方和加工的快速创新。
新型纳米工程塑料和复合材料正在开发中，以提高导热性、EMI 屏蔽和机械性能。这些解决方案将金属颗粒、碳基结构或陶瓷增强材料等填料融入聚合物基质中。
好处包括：
- 更高的导热率，实现更快、更均匀的热扩散。
- 增强 EMI 衰减，无需重金属外壳。
- 增加强度和刚度，同时保持零件轻质且易于操作。
可持续性是 5G 基础设施和半导体封装日益重要的主题。生物基和可回收塑料作为对环境负责的替代品而受到关注，同时仍能满足苛刻的性能要求。
这些材料可帮助制造商：
- 减少大规模网络部署和升级对环境的影响。
- 支持电信供应链内的回收和循环经济战略。
增材制造正在改变 5G 塑料部件的设计和生产方式。 3D 打印可以实现定制的高精度零件，而使用传统工具制造这些零件会很困难或昂贵。
5G 半导体应用的优势包括：
- 半导体器件周围的外壳、载体和固定装置的快速原型设计。
- 复杂的内部几何形状可优化气流、电缆布线和散热。
- 对于小批量或专用零件，开发周期更短，模具投资更低。
随着 5G 无线电和处理器以更高的频率和更近的间距运行，EMI 屏蔽对于稳定运行变得至关重要。先进塑料为集成屏蔽解决方案提供了灵活的平台。
主要方法包括：
- 使用聚碳酸酯和类似塑料，表面具有抗电磁干扰涂层。
- 通过在基础树脂中添加金属或碳基填料来配制导电塑料。
- 组合多层以分离复杂组件中的屏蔽和绝缘功能。
- 屏蔽外壳
带有 EMI 涂层的聚碳酸酯外壳可保护半导体芯片和电路板免受外部干扰和杂散场的影响。
- 介电电路板
基于 PTFE 的材料可降低电噪声并支持 5G 无线电和中继器中使用的射频板的高频性能。
- 导电塑料
含有金属添加剂的特种聚合物可提供有效的 EMI 屏蔽，同时比金属外壳或机加工零件更轻且更易于加工。
这些策略有助于在密集集成的 5G 硬件中保持干净的信号路径。
当您为 5G 半导体组件选择塑料时，请在最早的设计阶段考虑电气和机械要求。
1. 使介电特性与频段相匹配
- 对于高频 RF 路径和天线结构，使用低 Dk、低损耗塑料，例如 PTFE 材料。
- 为信号损失不太严重的机械部件（例如支架和盖）保留更多通用塑料。
2.平衡热性能和重量
- 将导热塑料与气流友好的外壳设计相结合，实现可靠的冷却和更轻的系统。
- 减少不必要的金属使用，以最大限度地减少整体系统重量和安装成本，特别是在塔和杆上。
3. 环境暴露计划
- 在户外应用中使用抗紫外线、耐候的塑料，例如聚碳酸酯或特种丙烯酸树脂。
- 考虑存在清洁剂、污染物或工业气氛的地方的耐化学性，特别是在工厂和交通枢纽。
4. 在设计初期就集成 EMI 屏蔽
- 从一开始就设计外壳和内部屏蔽以适应涂层、导电塑料或插入件。
- 将屏蔽策略与电路板布局和接地方案保持一致，以避免以后的重新设计和意外干扰。

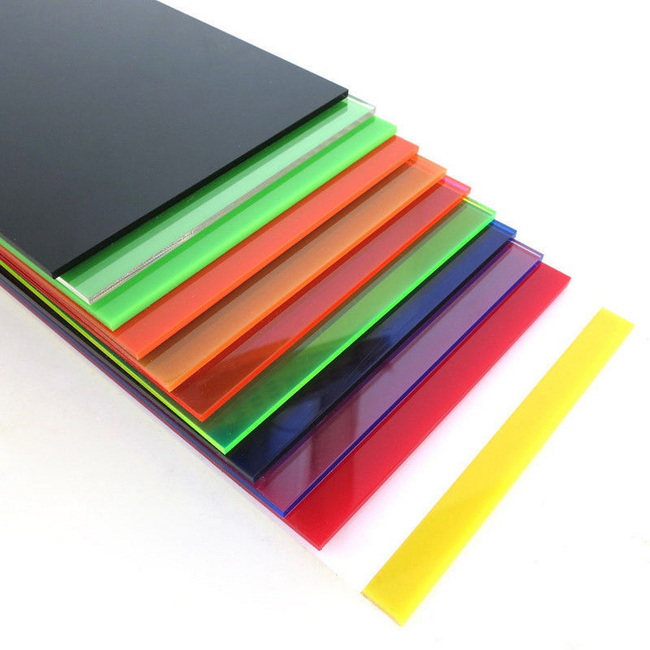

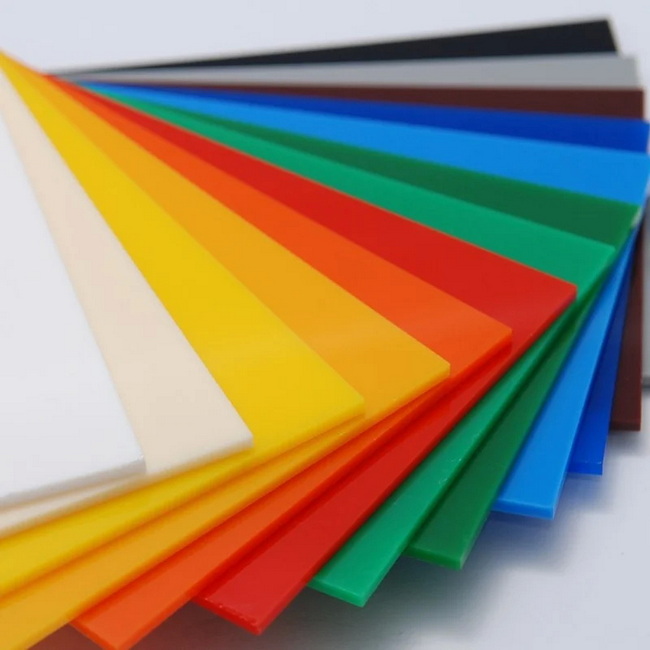

除了高端工程聚合物之外，PVC 泡沫板和亚克力板在用作电子组件附近的结构、标牌或保护元件时，还可以在 5G 半导体系统中发挥支撑作用。它们特别适用于与 5G 基础设施连接的安装面板、标签、设备周围和显示集成。
5G 相关设备的典型用途包括：
- 用于结构背衬、设备标牌或外壳的 PVC 板，不直接位于射频路径中，但仍需要稳定性和耐用性。
- 透明罩、展示窗、电信机柜和室内配线点附近的环保用亚克力板。
通过将半导体领域的工程塑料与周围结构中的 PVC 和丙烯酸相结合，制造商可以创建具有凝聚力、经济高效的解决方案，支持性能和视觉品牌。
随着 5G 网络的扩展，高性能塑料的选择会对信号质量、可靠性和总拥有成本产生直接影响。无论您是设计射频电路板、保护天线罩还是围绕半导体模块的结构部件，与专业塑料供应商合作都是为每项任务选择最佳材料的最有效方法。如果您正在规划新的 5G 基础设施、升级现有设备或探索下一代半导体设计，请立即联系我们的团队讨论您的项目要求、比较材料选项，并开发符合您的性能、预算和品牌目标的定制 PVC、丙烯酸和工程塑料解决方案。
塑料具有金属在高频环境中无法比拟的低介电常数、电绝缘性和轻量化设计的特点。它们还简化了加工并实现了复杂的几何形状，支持小型化和经济高效的制造。
PTFE 基材料因其低介电常数和低损耗而广泛用于高频电路板，非常适合射频和微波应用。它们有助于保持信号完整性并减少 5G 频率下的插入损耗。
塑料可以涂有导电层或用金属或碳填料配制，以提供 EMI 屏蔽，同时保持轻质。这使得外壳和内部组件能够保护敏感电路，而无需仅依赖金属外壳。
聚碳酸酯天线罩可保护天线免受冲击、天气和紫外线照射，同时允许射频信号有效通过。它们还可以实现优化的形状和气流特征，从而支持天线系统中更好的热管理。
生物基和可回收塑料正在开发用于需要满足性能和环境目标的半导体封装和基础设施组件。这些材料支持更可持续的 5G 网络长期部署。
